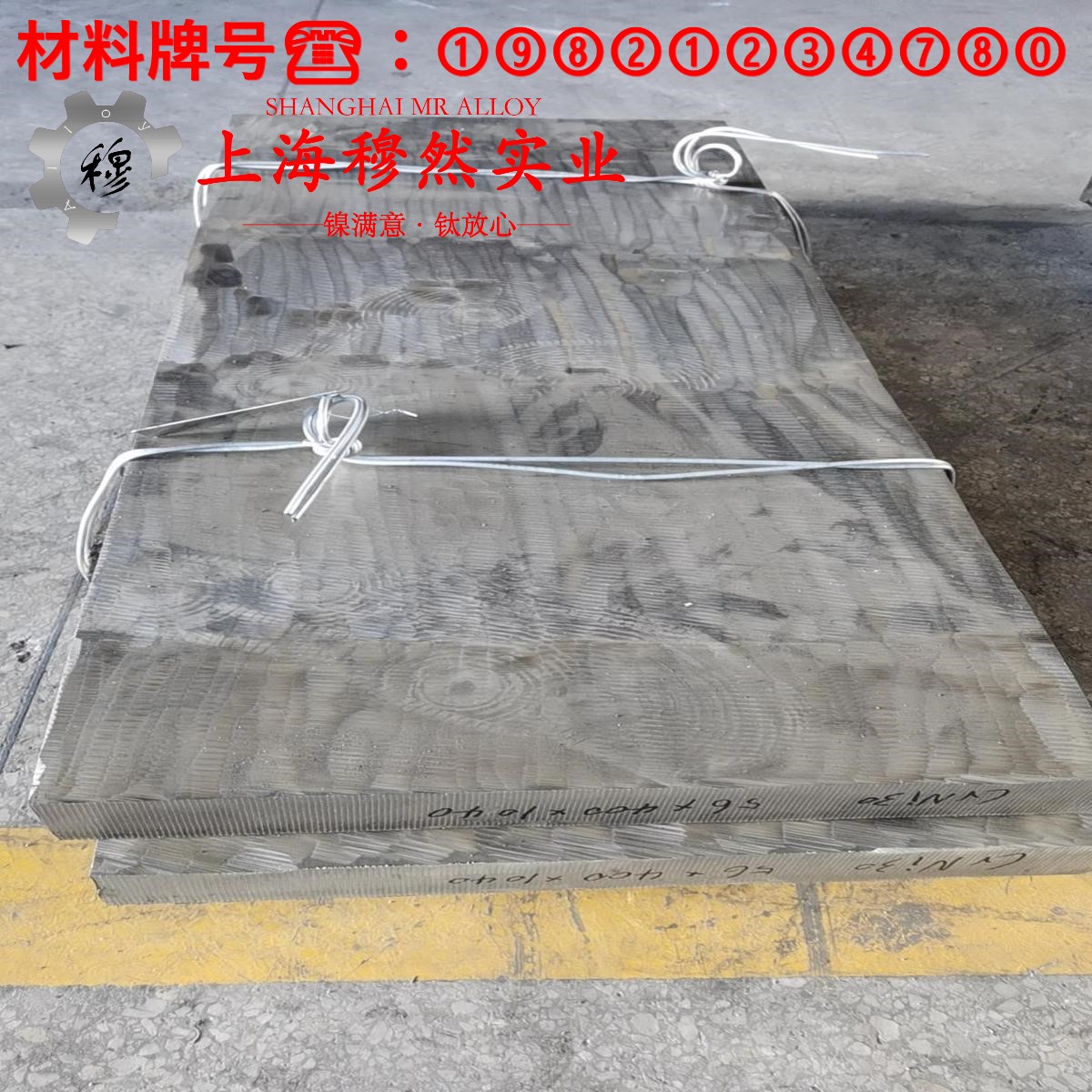

1J77铁镍软磁合金板材：热膨胀特性与工艺优化实践
铁镍软磁合金（如1J77牌号）因其优异的磁性能和热稳定性，广泛应用于电机、变压器和传感器等高精度电磁装置中。其热膨胀特性与热处理工艺密切相关，直接影响装备的长期可靠性。本文从材料性能参数、热膨胀测试标准、工艺优化实践及常见误区出发，为工程设计与生产提供技术支撑。
1. 技术参数与性能特征
1J77铁镍合金（Ni-Fe基，典型成分Ni≈50%～55%）在室温下的线性热膨胀系数（CTE）约为10×10⁻⁶/℃，远低于碳钢（12×10⁻⁶/℃），但随温度升高呈非线性变化。高温下（>300℃）CTE可达15×10⁻⁶/℃，需通过工艺控制避免热应力集中。磁导率（μ）在室温下可达1000～3000，且温度稳定性优异，适用于高频应用场景。
关键参数对比（美标/国标）：
- 磁导率（μ）：ASTM B524-20（铁镍合金标准）要求μ≥1000（室温），GB/T 22443-2016（中国铁镍合金）对μ≥800的要求更宽松，但实际应用中需满足≥1500以确保高频性能。
- 热膨胀系数（CTE）：ASTM E228-20（CTE测试法）建议在300℃以下测量，而GB/T 11352-2006（金属热膨胀测试）要求在室温至600℃范围内分段测试，以反映非线性特性。
2. 热膨胀性能测试与标准对照
1J77的热膨胀行为受晶粒尺寸、退火温度和冷却速率影响。实验数据显示，退火后的合金CTE在300℃以下为10.5×10⁻⁶/℃，但高温段（400℃）可达14×10⁻⁶/℃。与ASTM E228一致的测试结果表明，合金在300℃以下的稳定性优于GB/T标准下的上限值，但实际应用中需考虑长期稳定性（LME报告显示，铁镍合金在1000℃高温下CTE可达20×10⁻⁶/℃，需预留裕量）。
技术争议点： “1J77在高温下的CTE是否应采用线性拟合还是分段描述？”
- 观点一：ASTM E228建议线性拟合（300℃以下），但实际工程中高温段（>300℃）非线性变化更关键。上海有色网数据显示，铁镍合金在400℃时CTE超标10%，若仅用线性模型设计，可能导致热应力超限。
- 观点二：GB/T 11352要求分段测试，但实验成本高。工程师建议在设计阶段采用“分段+线性插值”模型，结合LME报告中的高温数据（如1000℃CTE=20×10⁻⁶/℃）进行裕量设计。
3. 热处理工艺与性能优化
1J77的热处理关键在于回火温度和冷却速率，以控制磁性能与热膨胀平衡。典型工艺流程：
- 退火：1000℃×1h（真空或氩气），目标消除应力，晶粒均匀化。
- 冷却：空冷至500℃，避免过快冷却导致残余应力。
- 回火：400℃×2h，提升磁导率（μ≥1500），但CTE上升至12×10⁻⁶/℃。
工艺优化实践：
- 高频应用：采用450℃回火，CTE降至11×10⁻⁶/℃，但磁导率下降至1200，需结合材料选型（如添加少量Cu提升μ）。
- 长期稳定性：LME报告显示，铁镍合金在1000℃下CTE可达20×10⁻⁶/℃，建议在设计中预留15%的裕量。
4. 常见误区与选型建议
误区1：忽略退火温度对CTE的影响
- 错误：认为1J77在室温下CTE固定，实际退火温度高于900℃时，CTE上升至13×10⁻⁶/℃（与GB/T 11352一致）。
- 解决方案：在设计中，退火温度应控制在850℃以下，以保持CTE在11×10⁻⁶/℃以内。
误区2：冷却速率过快导致磁性能下降
- 错误：空冷1J77后，磁导率μ下降至800（低于ASTM B524要求），CTE上升至14×10⁻⁶/℃。
- 解决方案：采用缓冷（500℃以下水冷）或真空冷却，确保μ≥1200，CTE≤12×10⁻⁶/℃。
误区3：忽略成分波动对性能的影响
- 错误：LME报告显示，Ni含量偏离52%时，CTE波动±2×10⁻⁶/℃，磁导率波动±15%。
- 解决方案：严格控制Ni含量在50%～54%范围内，采用GB/T 22443中“合金成分一致性”要求。
5. 成本与市场动态
1J77铁镍合金板材价格受国际市场波动影响显著。LME报告显示，2024年上半年铁镍合金价格在每吨1200～1500美元（含运费），而上海有色网数据显示，国内供应商价格略低，但需考虑进口关税。工程师建议在设计中，采用“模块化设计”减少材料消耗，降低成本压力。
结论：1J77铁镍合金板材在热膨胀与磁性能之间存在权衡，工程设计应结合ASTM/GB双标准、高温CTE数据和工艺优化实践，避免常见误区。未来，随着高频电机需求增长，材料选型应更注重“低CTE+高μ”综合性能，并通过数值模拟验证热应力分布。
